Sequenzdiagramm

Diese Seite enhält Hinweise zur Konfiguration und Nutzung von Sequenzdiagrammen in MagicDraw.

• Lebenslinie anlegen
• Objekt erzeugen
• Aktivierungsbalken erzeugen
• Aufruf einer Methode, die in der Klasse existiert
• Aufruf einer Methode, die in der Klasse nicht existiert
• Rekursive Message erzeugen
• "Message to self" in "Recursive Message" umwandeln
• Asynchrone Nachricht erzeugen
• Returnpfeil erzeugen
• Pfeiltyp einer Message ändern

Lebenslinie anlegen

Am schnellsten legt man eine Lebenslinie an, indem man die entsprechende Klasse aus dem Modellbaum, Containment Tree in das Sequenzdiagramm hineinzieht.
Hinweis zu Lebenslinien
Um die Zuordnung eines Objekts zu einer Klasse nachträglich zu ändern, muss der Klassenname nach dem Doppelpunkt entweder richtig geschrieben werden, oder man kann ihn über die Spezifikation der Lebenslinie über die Eigenschaft Type ändern.

Objekt erzeugen

Zum Erzeugen eines Objekts verwendet man die Create Message . Man klickt sie an und bewegt den Cursor bis zur Lebenslinie der Zielklasse. Wenn diese aufleuchtet, klickt man mit links. Der Kopf der Lebenslinie wird dann automatisch auf die Höhe der erzeugenden Nachricht geschoben.

Aktivierungsbalken erzeugen

Ein Aktivierungsbalken wird automatisch erzeugt, wenn man eine Nachricht zwischen zwei Lebenslinien erzeugt. Ein Aktivierungsbalken gibt an in welchem Bereich ein Objekt aktiv ist. In einen Balken, darf immer nur ein Aufrufpfeil hineingehen.

Aufruf einer Methode, die in der Klasse existiert (synchrone Nachricht)

•
• Man erzeugt die synchrone Nachricht im SQ-Diagramm als Message oder Call Message .
• Dann tippt man die ersten Buchstaben der Methode ein und erhält eine Auswahl aller Methoden, auf die das Muster passt.

Aufruf einer Methode, die in der Klasse nicht existiert (synchrone Nachricht)

•
• Man erzeugt die synchrone Nachricht im SQ-Diagramm als Message oder Call Message .
• Dann tippt man den Namen der Methode auf dem Pfeil ein und klickt auf den kleinen Kreis nach dem Nachrichtennamen. Dadurch wird die Methode in der Klasse erzeugt.

Rekursive Message erzeugen

Mit der Recursive Message wird eine rekursive Nachricht erzeugt. MagicDraw erzeugt einen zweiten Aktivierungsbalken auf dem Balken, von dem der Aufruf kommt. MagicDraw erlaubt keinen Returnpfeil auf den aufrufenden Balken.

"Message to Self" in "Recursive Message" umwandeln

Message	Name
	Message to Self
	Recursive Message

Um eine "Message to Self" in eine "Recursive Message" umzuwandeln, selektiert man im Diagramm die "Message to Self" und klickt auf das untere Symbol.

Asynchrone Nachricht erzeugen

•
• Eine asynchrone Nachricht erzeugt man über den Nachrichten-Typ Send Message

Returnpfeil erzeugen

•
• Einen Return erzeugt man über den Nachrichten-Typ Reply Message

Pfeiltyp einer Message ändern

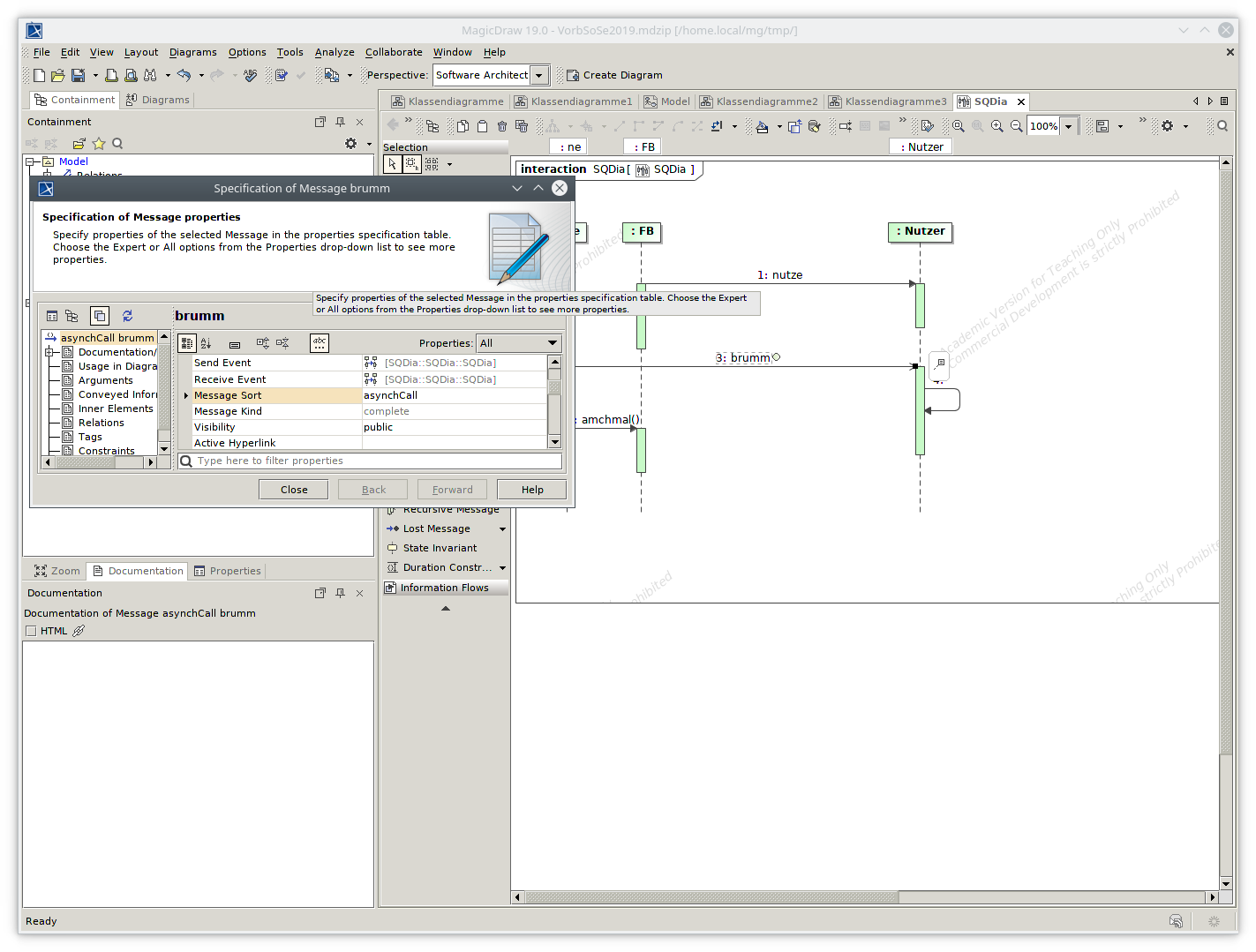

Um einen Pfeil (Nachrichtentyp) zu ändern, öffnet man die Spezifikation der Nachricht und wählt bei der Eigenschaft Message Sort einen anderen Typ aus.
